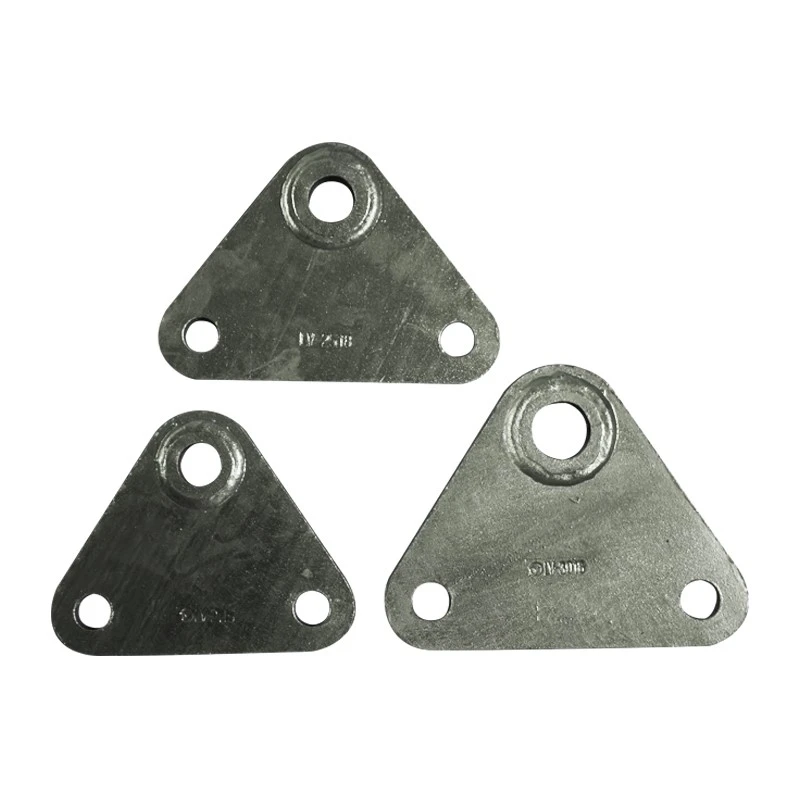

Płytka jarzmowa z 3 otworami umożliwia połączenie pojedynczego-izolatora sznurowego z podwójnie-przewodami dzielonymi lub połączenie dwóch ciągów izolatorów jednym przewodem. Stosowany jest głównie do-połączenia połówkowego podwójnych-odciągów w celu rozłożenia naprężeń w jednym punkcie wieży. Podczas użytkowania może ustalać odstępy między rozdzielonymi przewodami, zapobiegając biciu i galopowaniu przewodów dzielonych 2/4, zachowując bezpieczne odległości elektryczne. Trójkątna konstrukcja zapewnia równomierny rozkład naprężeń w trzech otworach, unikając koncentracji naprężeń i znacznie poprawiając odporność zmęczeniową. Środkowy otwór jest często używany jako tymczasowy punkt naprężenia podczas napinania, trakcji i-pracy z liną pod napięciem.
Typowe modele płyt jarzmowych z 3 otworami to typ L-, typ LV- i typ LF-. Przy wyborze modelu należy uwzględnić maksymalne napięcie przewodu w celu określenia obciążenia niszczącego, dopasowując średnicę otworu do specyfikacji główki kulowej izolatora, zacisku i śruby. Poziom korozji środowiskowej określa grubość cynkowania i materiał stali nierdzewnej. Podczas instalacji należy pamiętać, że w połączeniu należy zastosować podkładki sprężyste i podwójne nakrętki, aby zapobiec poluzowaniu się, moment obrotowy śruby musi osiągnąć wartość projektową, kierunek siły w trzech otworach musi znajdować się w tej samej płaszczyźnie, a-obciążanie niecentryczne jest surowo zabronione. W przypadku-długoterminowego użytkowania wymagane są regularne kontrole, aby upewnić się, że warstwa cynku jest wolna od łuszczenia się i korozji, śruby nie są poluzowane, a płyta jest wolna od pęknięć i deformacji. Na obszarach przybrzeżnych cykl inspekcji powinien zostać skrócony.
3-otworowe płyty jarzmowe mają zazwyczaj strukturę trójkątną. Trójkąt uznawany jest w mechanice inżynierskiej za najbardziej stabilny kształt geometryczny, odporny na odkształcenia i zapadanie się. W porównaniu do innych kształtów trójkąt nie odkształca się, nie skręca ani nie zapada pod wpływem sił zewnętrznych, zachowując swój pierwotny kształt niezależnie od tego, czy jest poddawany jednokierunkowym czy połączonym siłom rozciągającym. Podczas użytkowania trójkątna konstrukcja nie otwiera się, nie odkształca ani nie zmienia swojego kąta pod wpływem naprężeń, co zasadniczo zapobiega awariom sprzętu.
Konstrukcja 3-otworowej płyty jarzmowej jest zgodna z zasadami najkrótszej, najbardziej bezpośredniej i płynnej ścieżki siły. Podczas pracy przenosi tylko siły rozciągające, a nie momenty zginające, siły ścinające ani obciążenia skręcające. Trzy otwory znajdują się zawsze w tej samej płaszczyźnie naprężeń, a kierunek siły jest zgodny z płaszczyzną płyty, co zapobiega dodatkowemu zginaniu, skręcaniu lub wypaczaniu. Naturalne wsparcie struktury z trzema-otworami pozwala uniknąć konieczności stosowania wielu komponentów sprzętowych, redukując liczbę punktów połączeń, zmniejszając prawdopodobieństwo awarii i poprawiając ogólne bezpieczeństwo.
Z wyglądu 3-otworowa płyta jarzma stanowi sztywną, integralną konstrukcję, bez zawiasów, części obrotowych, sprężyn, części zużywających się lub części łatwo starzejących się, takich jak tworzywa sztuczne, guma i nylon. Właśnie ze względu na prostą konstrukcję prawdopodobieństwo awarii jest również mniejsze.
Największą zaletą 3-otworowej płyty jarzmowej jest równomierny rozkład naprężeń, co zasadniczo może zapobiec ryzyku pęknięcia. Zaleta ta przejawia się głównie w trzech aspektach.
Jednolity przekrój-płyty
Płyta ma stałą grubość i wystarczającą szerokość, z płynnym przejściem od otworu do odcinka krawędziowego. Przenoszenie obciążenia jest ciągłe i stabilne, unika się miejscowych pocienień, nacięć, rowków, ostrych narożników i nagłych zmian-przekroju poprzecznego, które tworzą obszary o dużych naprężeniach. Jest to główny powód zapewnienia stabilnego przenoszenia sił.
Wzmocnienie krawędzi otworu
Uczynienie najsłabszego punktu najbezpieczniejszym jest również główną zaletą naszego projektu przy projektowaniu 3-otworowych płyt jarzmowych. Zapewnia rozsądne odstępy między otworami, wystarczającą ilość materiału pomiędzy otworami, gładkie krawędzie otworów bez śladów narzędzi i pęknięć, pionowe ściany otworów, brak otworów, brak otworów pod kątem i ogólnie wzmocnioną konstrukcję otworu.
Odporność na pękanie zmęczeniowe
W przypadku stosowania w liniach przesyłowych energii należy wziąć pod uwagę-długoterminowe narażenie na wibracje wiatru, galopowanie przewodnika, uderzenia elektrodynamiczne i naprężenia związane z cyklami temperaturowymi. Jednolita struktura naprężeń może wytrzymać miliony obciążeń zmęczeniowych bez pęknięć, co jest kluczową strukturą zapewniającą bezpieczną pracę jarzma.
